節水噴灌機自搖曳式微噴頭技術要素：

作者：河北任丘華林灌溉設備有限公司　 　日期：2018/8/22 14:03:20　人氣：0

---

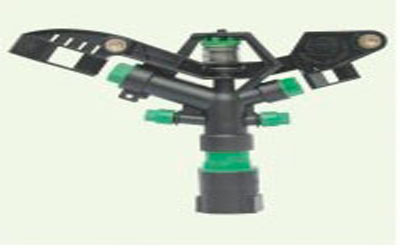

      微噴頭是節水噴灌機的重要部件，水源通過噴灌機輸送，之后經微噴頭分散為水滴狀、水霧狀后噴灑至作物。為提高水源利用效率，要求微噴頭應具備較好的分散效果?，F(xiàn)有技術中，一般為微噴頭配備一個可旋轉的擋片機構，從而將水源打散為水霧，結構復雜，成本高，安裝不便.

      一種多功能智能型電動平移式噴灌機，其噴灌單元包括行走裝置，行走裝置上設置有動力裝置、塔架、水泵，塔架頂端設置有懸臂管，懸臂管上間隔地設置有多個噴頭。懸臂管橫跨整個長壟地，由噴頭自上而下進行噴灌.

     節水噴灌機專用自搖曳式微噴頭，水源輸出的水在地塊中可做隨意的跳躍式噴灑并形成大雨點狀，噴灑半徑大，安裝方便。節水噴灌機專用自搖曳式微噴頭，包括外筒，外筒的頂端設置有通孔、底端套裝有帶通孔的進水端蓋，外筒底端的內腔設置有調壓芯，還包括同軸設置于外筒內腔的中空的旋轉體，旋轉體上依次套裝有保持架、硅膠管，外筒頂端通孔的孔徑大于硅膠管端直徑且小于所述保持架、旋轉體的外徑。沿軸線方向，調壓芯內設置有2個球形的腔室。調壓芯上端部設置有截面為“V”形的調壓芯出水口。旋轉體底部設置有旋轉體端蓋，旋轉體端蓋的直徑與外筒相匹配；旋轉體端蓋上貫通有端蓋進水孔，端蓋進水孔的軸線與外筒的軸線相偏離.

   硅膠管一端通過硅膠管套頭套裝在旋轉體的末端，硅膠管套頭的外徑大于外筒頂端通孔的孔徑。調壓芯外部套裝有硅膠套，硅膠套與外筒的內壁過盈配合。本發明固定于可移動式噴灌機上，隨機器實現移動對大面積農田進行噴灌作業。需要說明的是，本發明適用于多種噴灌作業方式，也可固定設置在作業點上空，以定點方式供水作業.



---
